배관 누수 탐지
압력 검사·청음·열화상 검사 차이와 누수 확인 범위
발행
누수탐지에서 3가지 검사를 구분하면 누수 원인과 다음 공사 범위를 파악하기 쉽습니다. 누수가 발생한 고객은 벽의 젖은 흔적만 보고 배관 위치를 정하기 어렵기 때문에 검사마다 확인 대상과 한계를 구분해야 불필요한 개방을 줄이고 현장 조건에 맞게 검사 순서를 정할 수 있습니다. 검사는 역할이 다릅니다. 압력 검사는 배관 계통의 압력 손실을 확인하고 청음은 새는 소리와 진동을 읽습니다. 열화상 검사는 표면 온도 차이를 보여 주므로 온수나 난방배관처럼 열 변화가 생기는 현장의 단서를 보완합니다.

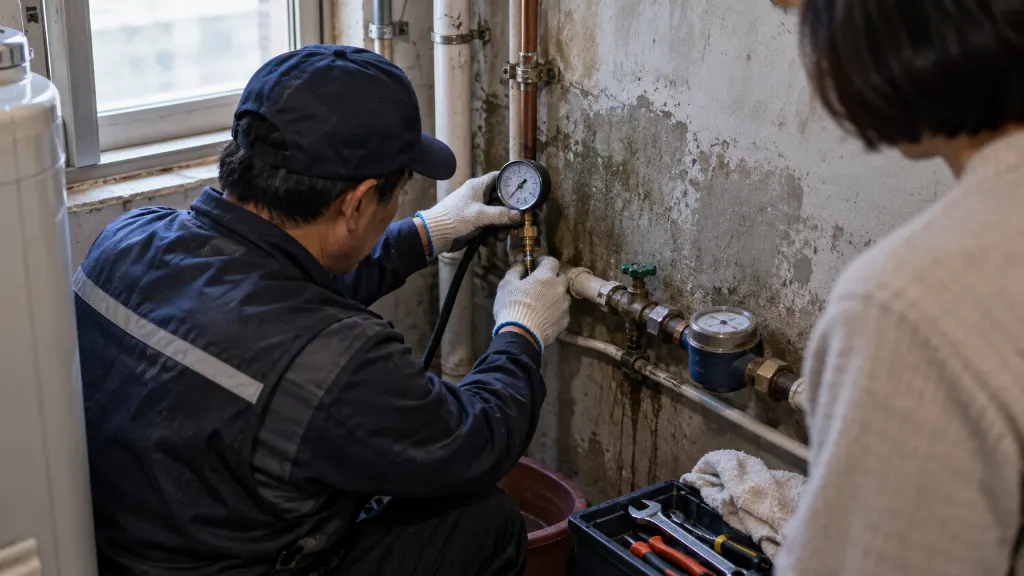

압력 검사와 배관 계통
압력 검사는 3가지 검사 중 배관 계통에 이상이 있는지 확인하는 단계입니다. 누수 여부를 먼저 봅니다. 배관 안에 공기나 물을 넣은 뒤 검사 중 압력 변화를 기록하면 다른 계통과 분리해 물이 새는 위치를 바로 찍기보다 해당 배관 계통의 압력 손실 여부부터 확인할 수 있습니다. 직수와 온수 배관은 사용 조건을 나누어 확인하고 난방배관은 별도 계통으로 점검합니다. 이 검사는 위치보다 급수 계통의 이상 유무를 먼저 알려 주므로 청음이나 열화상과 함께 해석할 때 개방 지점을 정하기 쉽습니다. 계량기 별침이 멈추지 않거나 물을 쓰지 않아도 압력이 떨어지면 배관 누수를 의심할 자료가 됩니다.
청음과 누수 소리
청음 검사는 2가지 소리 단서를 이용해 배관 안의 누수 위치를 좁히는 방식입니다. 소리가 핵심입니다. 벽과 바닥을 타고 전달되는 소리는 배관 재질과 주변 소음에 따라 달라지고 누수량도 감지 결과에 영향을 주므로 청음 결과만으로 배관 종류나 누수 원인을 단정하지 않고 현장 조건과 함께 해석합니다. 금속관은 소리가 멀리 전달될 수 있고 플라스틱관은 감지 조건이 달라 같은 장비라도 반응이 같지 않습니다. 압력 검사로 이상 계통을 좁힌 뒤 청음 위치를 옮겨 가며 소리가 커지는 지점을 비교합니다. 청음은 누수 위치를 좁히는 검사입니다.

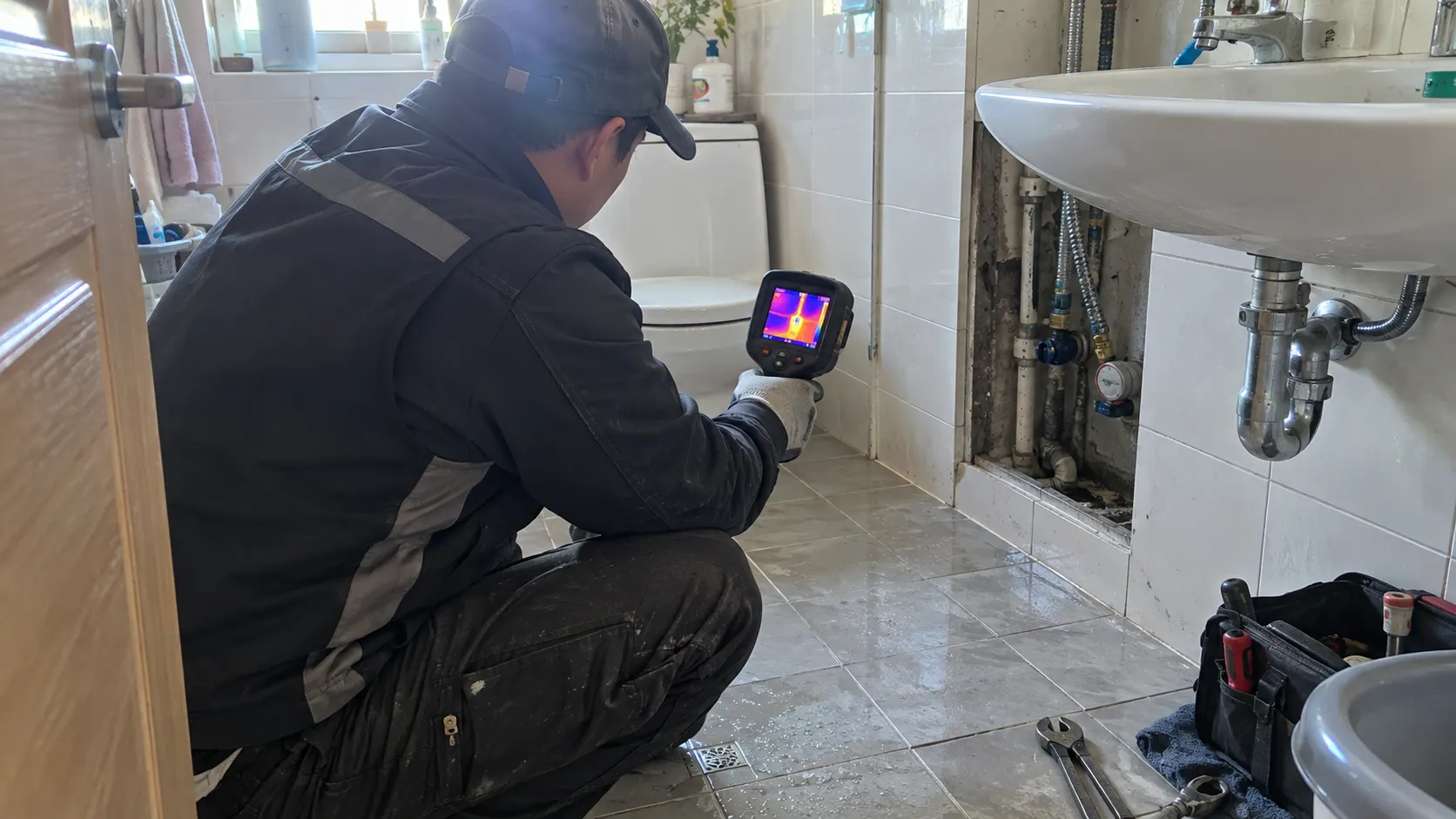

열화상과 표면 온도
열화상 검사는 3가지 검사 중 벽이나 바닥 표면의 온도 차이를 화면으로 읽는 방식입니다. 온도를 읽습니다. 온수나 난방배관 주변은 누수로 젖은 면적이나 열 흐름이 달라질 수 있지만 표면 온도 변화가 약한 냉수관 누수나 오래된 누수는 열화상 화면만으로 위치를 정하지 않습니다. 욕실 바닥의 따뜻한 구역이 끊기거나 벽면에 주변과 다른 온도 띠가 나타나면 배관 경로를 추정하는 단서가 됩니다. 화면의 색은 물의 존재를 직접 표시하지 않고 표면 온도 차이를 보여 주므로 청음과 압력 검사 결과를 함께 대조합니다.
검사 결과와 공사 범위
모든 현장에 3가지 검사를 모두 적용하지는 않습니다. 물을 사용하지 않을 때도 계량기 별침이 움직이면 압력 검사로 급수와 온수 계통을 먼저 확인하고 온수나 난방 사용 뒤 표면 온도 차이가 나타나면 열화상을 보조 자료로 씁니다. 압력 검사에서 이상이 확인되고 청음이나 열화상에서 위치 단서가 겹치면 개방 범위를 정하기 쉬워지지만 검사 결과가 다를 때는 배수 문제나 방수층 문제를 다시 분리해 확인합니다. 원인을 확인한 뒤 공사합니다. 누수 지점이 노출 배관 연결부면 해당 부위를 보수하고 매립 배관이면 개방 뒤 손상 구간을 확인해 보수 범위를 정합니다. 공사 뒤에는 같은 계통의 압력과 주변 젖음이 다시 변하는지 확인합니다.
핵심 요약
- 압력 검사는 물이 새는 배관 계통을 가려내는 자료이며 누수 지점 자체를 바로 보여 주지는 않습니다.
- 청음은 누수음과 진동을 읽고 열화상은 표면 온도 차이를 읽어 서로 다른 위치 단서를 제공합니다.
- 검사 결과가 겹치면 개방 범위를 정하기 쉬우며 결과가 다르면 배수 문제나 방수층을 별도로 확인합니다.
자주 묻는 질문
압력 검사만으로 누수 위치까지 알 수 있나요?
압력 검사는 누수가 생긴 배관 계통과 압력 손실 여부를 확인합니다. 벽이나 바닥의 어느 지점인지 정하려면 청음 또는 열화상 같은 위치 단서가 추가로 필요합니다.
청음 검사는 소리가 작아도 가능한가요?
가능하지만 누수량이 작거나 플라스틱관처럼 소리 전달이 제한되는 조건에서는 감지 신호가 약해질 수 있습니다. 주변 소음을 줄이고 압력 검사 결과와 함께 위치를 좁힙니다.
열화상 검사는 모든 누수에 쓰이나요?
모든 누수에 같은 방식으로 적용되지는 않습니다. 온수나 난방배관처럼 표면 온도 차이가 생기는 경우에는 단서가 잘 드러나고 냉수관 누수는 압력 검사나 청음 결과를 함께 봅니다.
검사 전에 알려야 할 내용은 무엇인가요?
물이 처음 보인 위치와 사용 후 변화를 기록합니다. 계량기 별침 움직임과 젖은 면의 위치도 검사 계통을 나누는 자료가 됩니다.
