누수 탐지와 배관 관리
상황별로 달라지는 누수탐지 선택 방법과 배관별 검사 기준
발행
천장 물자국이 같은 모습이어도 물이 새는 조건을 구분하면 어떤 검사가 필요한지 이해하기 쉬워집니다. 누수탐지는 물의 경로를 좁힌 뒤 그 배관이나 방수층에 맞는 검사로 원인을 확인하는 과정입니다. 장비 1대가 모든 누수를 찾아내는 것은 아니며 난방배관과 화장실 바닥을 검사할 때는 서로 다른 근거를 살핍니다.
물의 경로와 누수가 생기는 조건
상수배관은 수돗물을 공급하고 하수배관은 사용한 물을 배출하는 계통입니다. 변기 오수를 운반하는 배관은 오수관으로 구분하며 우수관은 빗물을 내보냅니다. 물자국만으로 단정하지 않습니다. 이 4개 명칭의 역할을 바탕으로 물 사용을 멈췄을 때에도 젖는지, 샤워나 변기 사용 뒤에 달라지는지, 비가 내릴 때만 번지는지를 따로 기록하면 검사할 계통의 범위를 먼저 좁히는 데 도움이 됩니다. 배관에서 샌 물은 바닥이나 벽을 따라 이동하므로 아랫집 천장의 젖은 자리와 실제 손상 부위가 일치하지 않을 수도 있습니다. 비와 함께 나타나는 증상은 우수관뿐 아니라 외벽이나 옥상의 빗물 유입 경로도 검사 대상입니다. [누수 원인의 구분](https://www.bd.gov.hk/en/resources/faq/index_water_seepage_problem.html)
수돗물 누수의 압력검사와 청음
자동으로 급수되는 기기가 없고 물을 쓰지 않는데도 계량기가 움직이면 변기 물탱크의 내부 누수부터 구분하고 매립된 상수배관의 누수 가능성도 살핍니다. 압력검사는 검사할 배관 구간을 분리한 뒤 정해진 조건에서 압력 유지 여부를 확인하는 방식입니다. 압력 변화만으로 위치를 정하지는 않습니다. 청음은 물이 새며 발생하는 소리와 진동을 센서로 듣는 검사입니다. 한 지점에서 크게 들리는 소리만 따라가기보다 배관 경로를 따라 측정 위치를 바꿔 주변 기계 소음의 영향까지 비교하며 의심 지점을 좁히는 데 쓰입니다. 두 검사는 누수 여부와 위치라는 2가지 역할을 나눠 맡는 셈입니다. 손상 구간이 확인되면 해당 배관을 보수하고 같은 검사 조건으로 누수가 남았는지 재검사합니다. [청음과 누수 위치 측정 원리](https://www.sewerin.com/fileadmin/Sewerin/Website/documents/manuals/en/Operating-instructions-c200-en.pdf)

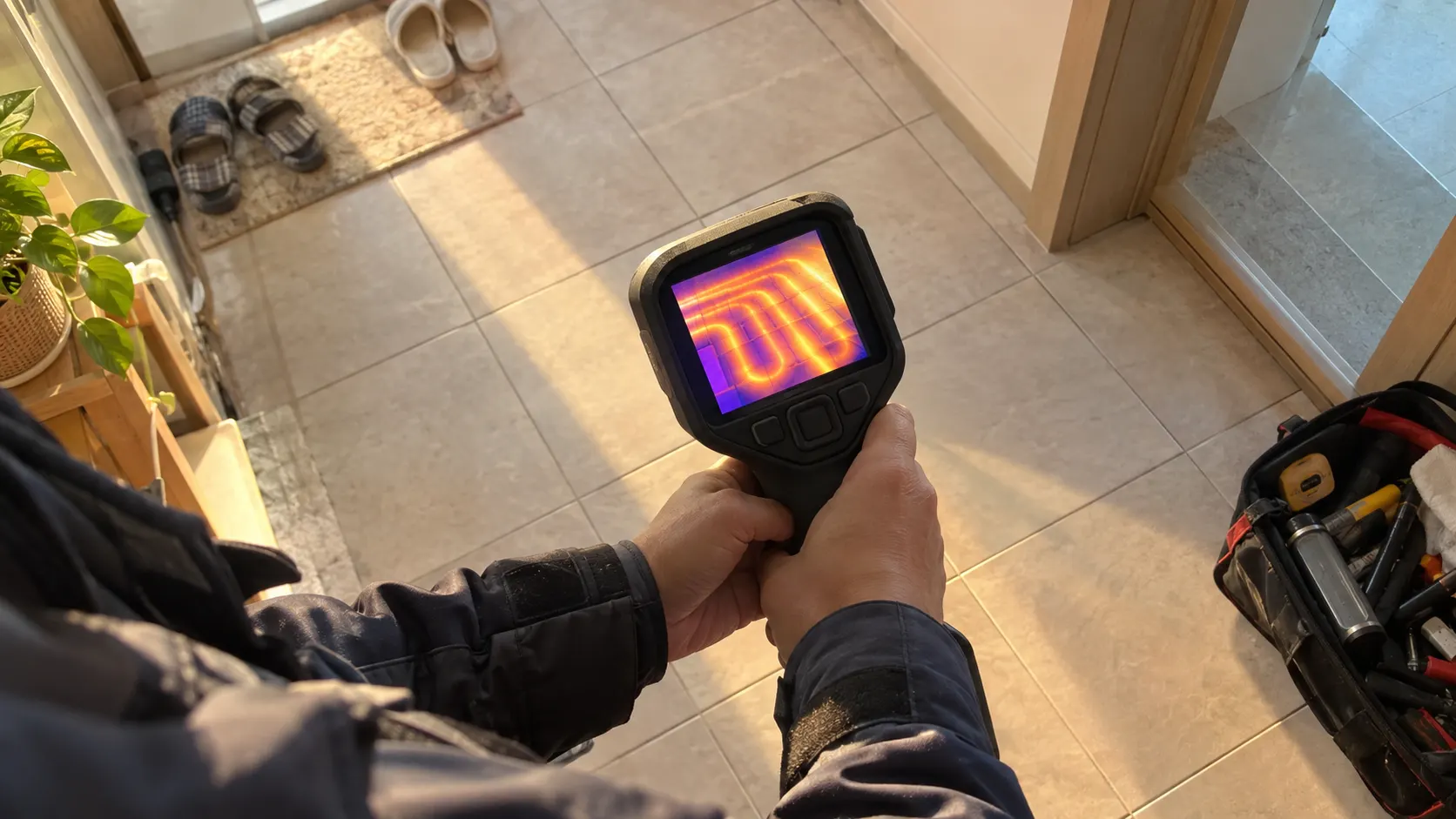

난방배관 열화상의 쓰임과 한계
바닥 난방배관이 의심될 때 열화상 카메라는 바닥 표면의 온도 분포를 비교하는 데 쓰입니다. 배관 내부를 촬영하지 않습니다. 따뜻한 물이 흐르는 배관 주변과 다른 구역의 온도 차이가 나타나면 의심 범위를 좁히는 단서가 되지만 바닥 마감재와 난방 상태에 따라 보이는 모양이 달라지므로 영상 1장만으로 물이 새는 위치를 결정하지는 않습니다. 젖은 부분도 주변과 온도가 다르게 나타날 수 있으나 온도 차이가 곧 누수라는 뜻은 아닙니다. 분배기 연결부의 물샘을 따로 살피고 난방배관 압력검사나 수분 측정 결과와 대조해 실제 수리 범위를 정합니다. [열화상 누수 확인의 원리와 한계](https://www.flir.com/discover/professional-tools/how-to-detect-a-water-leak-with-thermal-imaging/)
화장실 바닥과 아랫집 천장의 원인 구분
샤워 뒤 아랫집 천장이 젖는다면 배수관과 바닥 방수층을 나눠 검사합니다. 물을 넣는 위치가 다릅니다. 배수구에 시험수를 흘려 배수 경로를 살피고 바닥에 물을 담아 방수층을 살핍니다. 두 곳에 동시에 물을 넣어 아래층 변화를 관찰하면 어느 경로에서 물이 전달됐는지 구분하기 어려워 검사 조건을 분리합니다. 홍콩 건물관리 당국의 누수 조사 안내도 배수구 색소수 검사와 바닥 담수 검사를 구분합니다. 변기 사용 뒤 나타나는 오수관 증상도 별도로 살피며 아래층 피해를 늘릴 수 있는 물 채우기 시험은 거주자가 임의로 진행하지 않습니다. 배관 손상은 해당 구간을 보수하고 방수층 문제는 방수 보수 범위를 정한 뒤 같은 조건에서 물샘 여부를 다시 살핍니다. [배수구 검사와 바닥 담수 검사의 구분](https://www.bd.gov.hk/en/resources/faq/index_water_seepage_problem.html)
소리로 좁히기 어려운 배관의 추적가스 검사
청음으로 의심 지점을 좁히기 어려운 배관에는 추적가스 검사를 검토합니다. 가스가 나오는 위치를 측정합니다. 검사할 배관을 분리하고 필요한 물 빼기 작업을 거친 뒤 검사 용도의 가스를 주입하면 배관 손상 부위로 빠져나온 가스를 표면에서 감지합니다. 마감재나 빈 공간을 따라 가스가 이동할 수 있어 검출 지점과 배관 경로를 함께 해석합니다. 압력과 가스 반응이라는 2가지 근거를 대조하며 소리가 들리지 않는다는 이유만으로 누수가 없다고 판단하지 않습니다. 안전성은 가스 종류와 장비 사용 조건에 달려 있으며 작업자는 환기 조건도 확인합니다. 가스 주입은 거주자가 직접 하는 검사가 아니며 확인된 원인과 수리 범위를 설명할 근거가 모인 뒤 필요한 부분을 개방합니다. [추적가스 검사 원리와 사용 조건](https://www.sewerin.com/fileadmin/Sewerin/Website/documents/manuals/en/Operating-instructions-vt460-tg-en.pdf)
핵심 요약
- 누수의 시작점을 좁힐 때는 물자국 위치와 물 사용 조건을 함께 살핍니다.
- 상수배관의 압력검사 결과는 누수 위치를 찾는 청음 결과와 구분해서 해석합니다.
- 난방배관 열화상은 표면 온도 차이를 보여주므로 다른 검사 근거와 대조합니다.
- 화장실 누수는 배수관과 방수층의 검사 조건을 나눠 원인에 맞는 보수 범위를 정합니다.
자주 묻는 질문
벽이나 바닥을 뜯기 전에 누수 위치를 찾을 수 있나요?
청음이나 열화상 등 마감재를 뜯지 않는 검사로 의심 범위를 먼저 좁힙니다. 다만 탐지와 수리는 별개이며 손상된 매립 배관을 보수할 때에는 필요한 구간을 열기도 합니다.
열화상에서 색이 다른 곳이 바로 누수 지점인가요?
표면 온도가 다르다는 뜻입니다. 난방이나 단열 상태도 온도 분포에 영향을 주므로 배관 압력과 수분 측정 결과를 함께 해석합니다.
샤워 후 천장이 젖으면 방수 공사부터 하나요?
배수관 누수와 방수층 손상을 구분하는 검사가 먼저입니다. 젖는 조건이 비슷해도 수리 대상이 다르며 천장 물자국만으로 방수 공사 범위를 정하지 않습니다.
특수가스를 이용하는 검사는 안전한가요?
검사용 가스와 장비의 사용 조건을 지키는 작업입니다. 가스 종류와 배관 상태에 맞는 절차가 필요하므로 어떤 가스든 주입해도 된다는 뜻은 아닙니다. 주입과 환기 관리는 검사 작업자가 맡습니다.
