누수 탐지
열화상·청음·가스 탐지, 누수 단서의 차이
발행
바닥을 뜯기 전 누수 위치를 좁히는 검사에서 장비마다 읽는 신호를 알면 결과를 이해하기 쉬워집니다. 열화상은 표면 온도 차이를 읽고 청음은 새는 물이 만드는 소리를 듣지만 반응이 나타난 자리만으로 파손 위치를 확정하지는 않습니다. 가스 탐지는 배관에 넣은 추적용 가스가 나오는 경로를 찾는 방식입니다. 현장에서는 배관 구조와 다른 검사 결과를 맞춰 수리할 범위를 좁힙니다.
열화상으로 읽는 표면 온도 차이

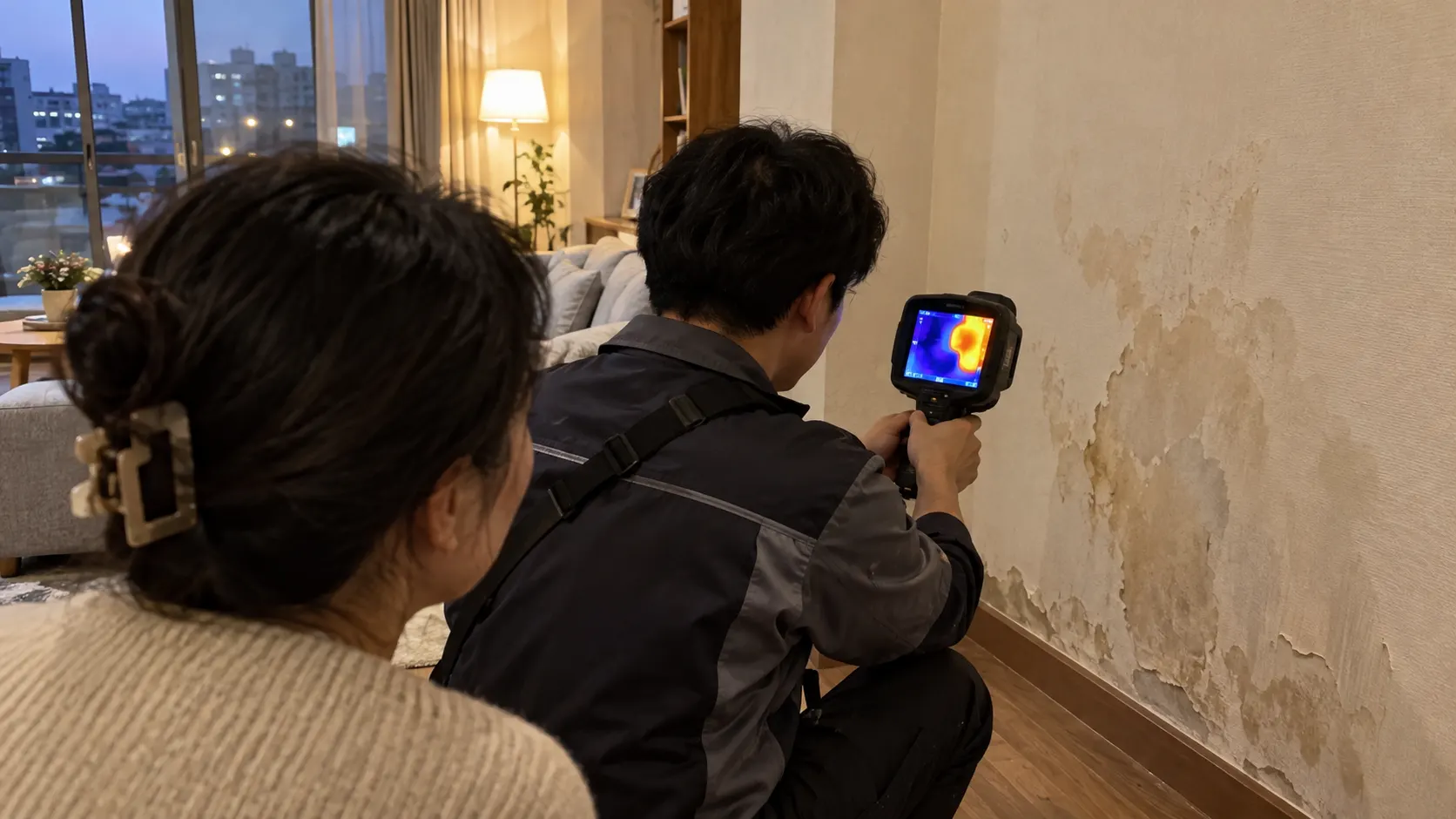

열화상 카메라는 눈에 보이지 않는 열 신호를 받아 벽이나 바닥 표면의 온도 분포를 색으로 보여줍니다. 벽 안을 투시하지는 않습니다. 난방배관을 지나는 따뜻한 물과 주변 바닥의 온도 차이가 표면에 나타나면 배관이 이어지는 방향을 따라 의심 구역을 좁힙니다. 열이 넓게 퍼진 부분 전체를 파손 범위로 해석하지는 않습니다. 젖은 자리가 증발 과정에서 열을 빼앗기면 주변보다 차갑게 나타나는 경우도 있습니다. 온도 차이가 작으면 누수가 있어도 화면의 구분이 흐립니다. 습기 여부는 수분 측정으로 확인하며 단열 상태에 따른 온도 차이와 구별합니다. 열화상 탐지 원리
청음으로 비교하는 누수음과 진동

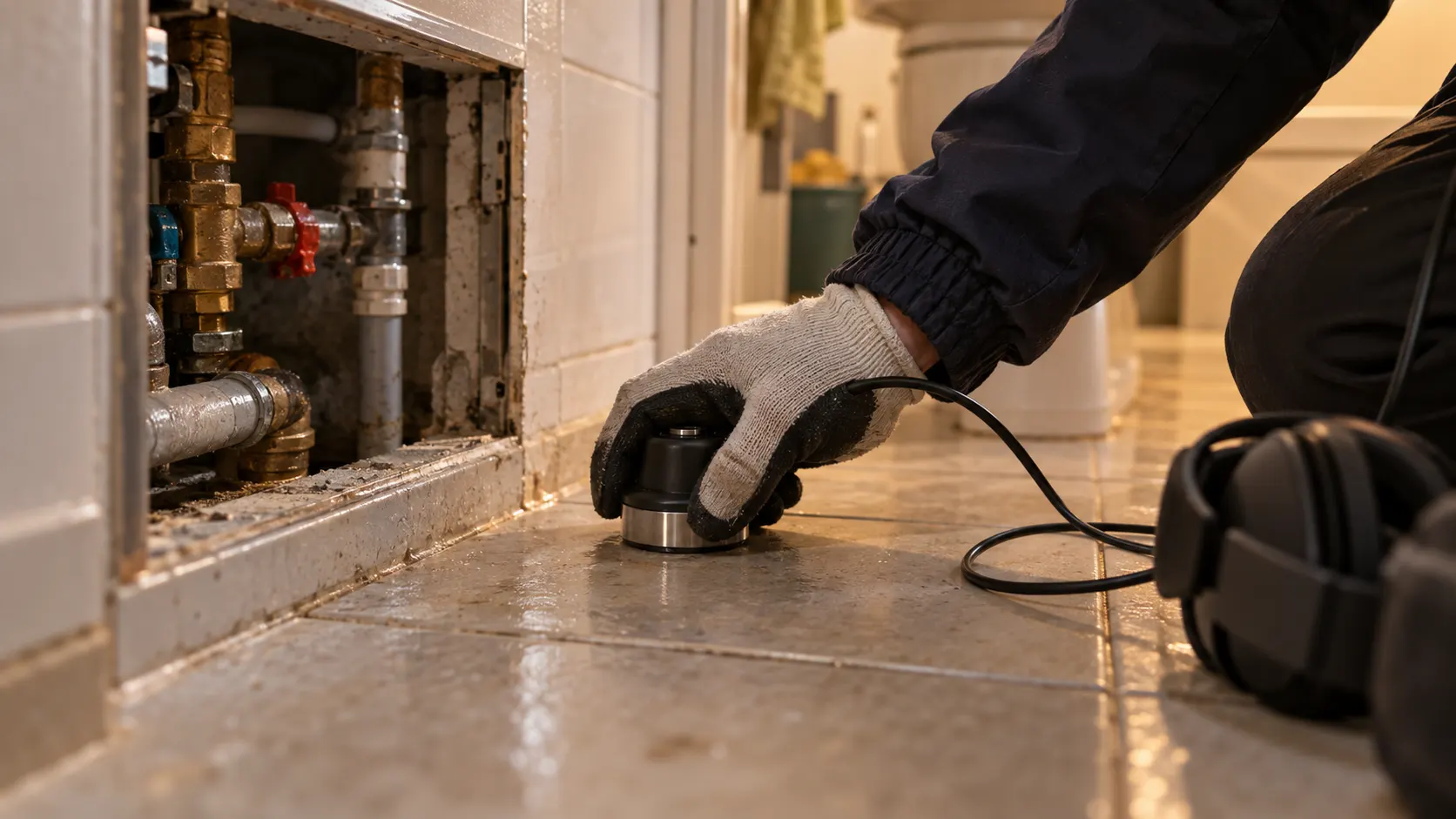

청음 탐지는 압력이 걸린 배관 틈으로 물이 빠져나올 때 생기는 소리와 진동을 듣는 방식입니다. 맨귀로 듣는 검사는 아닙니다. 작업자는 바닥에 대는 센서나 배관에 접촉하는 센서로 여러 지점을 비교합니다. 같은 위치에서 반복해서 잡히는 소리의 성질을 주변 소음과 구분해 실제 배관을 따라 의심 범위를 차례로 좁힙니다. 가장 큰 소리가 들린 자리만으로 파손 위치를 정하지 않습니다. 배관 재질과 수압에 따라 소리의 전달 정도가 달라지는 까닭입니다. 주변 소음이 겹치거나 단열재가 소리를 줄이면 누수가 있어도 반응이 약하므로 다른 방식으로 보완합니다. 청음 탐지 원리
추적용 가스가 나오는 경로
가스 탐지는 검사 대상 배관에 넣은 추적용 가스가 새어 나온 뒤 표면에서 검출되는 반응을 읽습니다. 냄새로 찾지는 않습니다. 작업자는 의심 배관의 검사 구간을 분리한 뒤 탐지용으로 정해진 가스를 주입합니다. 바닥의 틈이나 줄눈을 따라 센서를 옮겨 주변보다 반응이 뚜렷한 곳을 다른 측정 지점과 비교합니다. 소리나 온도 차이가 약할 때 보완 검사로 쓰입니다. 가스가 틈을 따라 이동하므로 검출 지점과 배관의 파손 지점은 다를 수 있습니다. 측정 반응은 배관 경로와 맞춰 해석하며 가스 주입은 해당 장비의 작업 절차에 따라 진행합니다. 가스 탐지 원리
핵심 요약
- 화면의 색이나 센서 반응은 수리 위치를 좁히는 단서이며 실제 파손 여부와는 구분됩니다.
- 온도 차이가 부족하거나 소리가 약한 현장은 다른 원리의 검사 결과를 대조해 판단합니다.
자주 묻는 질문
열화상 화면에 변화가 없으면 누수가 아닌가요?
아닙니다. 배관 속 물과 주변 바닥의 온도 차이가 작으면 누수가 있어도 구분이 어렵습니다. 열화상 반응이 없다는 이유만으로 배관이 정상이라고 판단하지 않습니다.
가스 탐지에는 도시가스를 넣나요?
누수 추적용으로 정해진 가스를 사용하며 연료용 가스를 임의로 주입하는 검사가 아닙니다. 주입 압력은 배관과 장비의 허용 조건에 맞춰 관리합니다.
화장실 바닥 누수도 같은 검사로 찾나요?
급수관의 누수인지 배수관이나 방수층의 문제인지에 따라 검사 방식이 달라집니다. 압력이 걸린 배관의 누수음을 찾는 검사를 화장실 바닥의 모든 물샘에 그대로 적용하지는 않습니다.
