난방배관 누수
상황별로 달라지는 난방배관 누수 탐지 선택 방법과 검사 한계
발행
물이 새는 배관 구간을 찾는지, 바닥을 열 위치를 찾는지에 따라 검사를 구분하면 증상에 맞는 탐지 방법이 분명해집니다. 난방배관 누수 탐지는 구간 확인과 위치 확인의 2단계로 접근하며 장비 하나의 결과로 파손 지점을 정하지 않습니다. 보충수 반복은 압력검사의 출발점이고 바닥의 온도 차는 열화상검사의 참고 신호입니다.
압력 저하 때의 배관 구간 검사

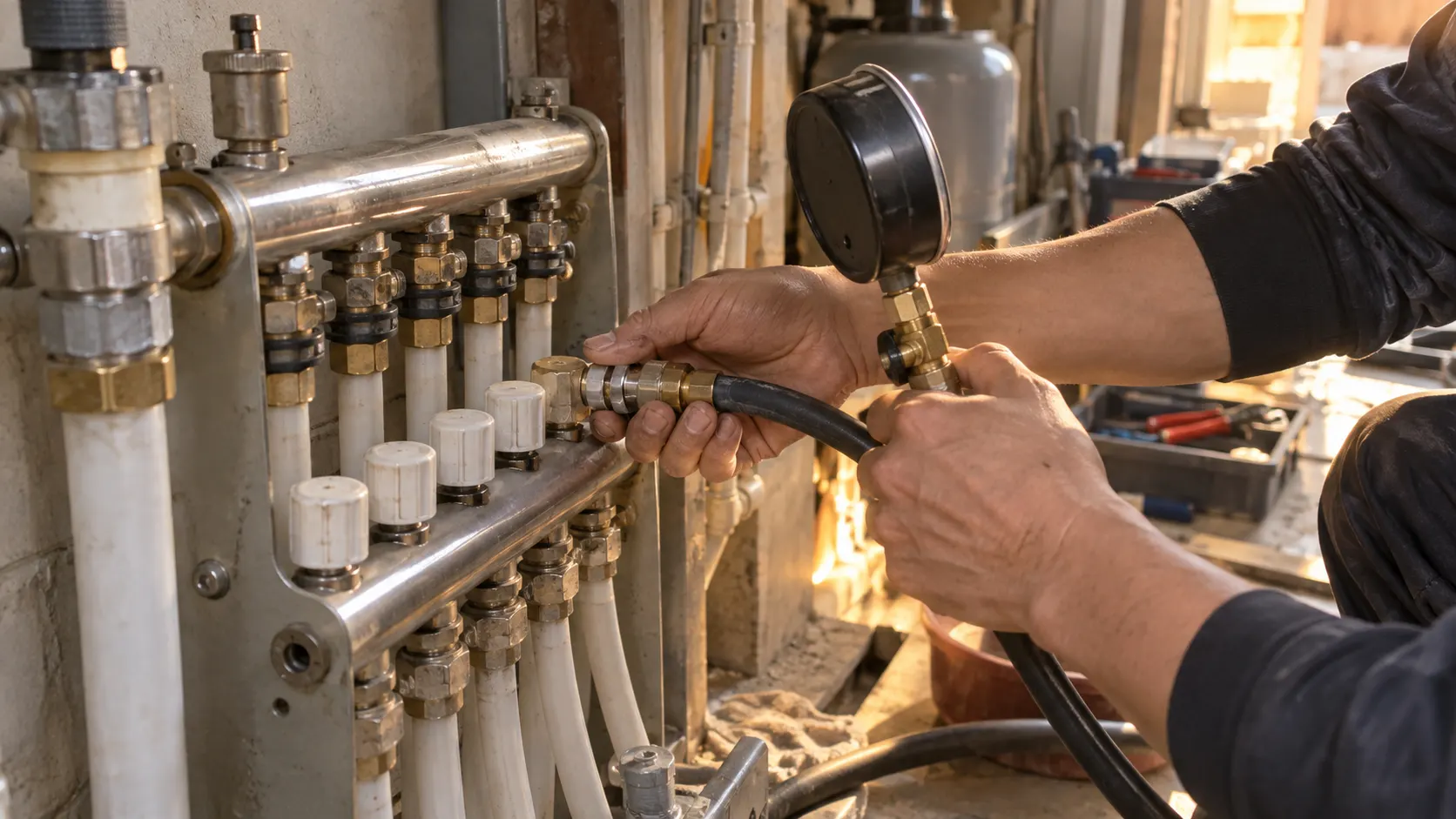

보일러 물 보충이 반복되거나 난방 압력이 내려가면 의심 배관을 구간별로 나눠 검사합니다. 분배기가 구분점입니다. 분배기는 난방수를 방마다 나눠 보냅니다. 검사자는 분배기에서 의심되는 배관을 나머지 구간과 분리한 뒤 시험 장비를 연결합니다. 물의 온도가 안정된 상태에서 같은 조건으로 압력 변화를 비교해 누수 가능성을 좁힙니다. 압력 변화에는 온도와 배관의 팽창도 영향을 주므로 하락 자체가 바닥 속 파손의 증거는 아닙니다. 시험 압력과 유지 조건은 배관 사양에 따르며 가정에서 공기를 넣어 시험하지 않습니다. 압력검사는 의심 구간을 가르는 검사이고 바닥 개방 위치는 별도 탐지로 정해집니다. [바닥난방 압력검사 안내](https://www.rehau.com/downloads/594742/floor-heating-installation-guide.pdf)
따뜻한 바닥과 열화상검사의 범위
한쪽 타일이 유난히 따뜻할 때 열화상검사는 바닥 표면의 온도 분포를 비교하는 데 쓰입니다. 열은 단서입니다. 카메라는 바닥 속 물이나 균열을 직접 보지 않고 표면에서 나타나는 온도 차를 보여줍니다. 따뜻한 부분이 보였다고 해서 그 아래 배관이 새는 위치라고 단정하지 않습니다. 정상 난방배관도 따뜻한 선으로 나타나며 주변 온도와 표면 반사는 해석에 영향을 줍니다. 난방 작동 여부와 바닥 마감재 상태를 함께 기록하면 검사 결과를 구분하는 근거가 됩니다. 열화상에서 좁힌 범위는 압력검사 결과와 대조하며 온도 차가 드러나지 않는 조건에서는 다른 위치 탐지법을 추가합니다. [열화상 검사의 원리와 한계](https://www.flir.com/news-center/professional-tools/how-to-find-leaks-in-concrete-using-a-flir-thermal-imaging-camera/)
청음과 추적가스 탐지의 선택 조건
압력검사로 의심 구간을 좁힌 뒤에는 청음과 추적가스의 2가지 위치 탐지법을 현장 조건에 맞춰 선택합니다. 듣는 대상은 누수음입니다. 배관에서 물이 빠져나올 때 소리가 생깁니다. 청음검사는 이 소리를 바닥이나 배관 접점에서 비교하는 방식입니다. 주변 소음과 배관 재질의 영향을 함께 고려해 여러 지점에서 신호가 반복되는 위치를 조사합니다. 소리가 약해 위치가 좁혀지지 않으면 추적가스 검사를 추가하는 방식입니다. 추적가스는 검사 대상 배관에 탐지용 가스를 넣고 밖으로 나온 성분을 센서로 찾으며 보일러 연료가스 배관을 검사하는 것과 구분됩니다. 가스 주입과 시험 압력 조절은 검사자가 맡고 배관 경로와 다른 탐지 결과를 대조해 개방 범위를 정합니다. [난방배관의 청음·추적가스 탐지](https://www.sewerin.com/en-gb/plumber)
천장 물자국의 원인 구분과 보수 범위
아랫집 천장에 물이 맺혀도 위층 난방배관 파손으로 바로 연결되지는 않습니다. 물은 이동합니다. 위층에서 물을 쓰지 않았을 때와 욕실을 사용했을 때를 구분해 물방울이 늘어나는 조건을 기록하면 난방 계통의 검사 결과와 생활용수 사용의 영향을 따로 비교하는 데 도움이 됩니다. 난방배관 검사에서 원인이 드러나지 않으면 급수관과 배수관으로 조사 범위를 넓히며 욕실 방수층도 별도로 살핍니다. 바닥 개방은 위치 탐지 근거가 모인 범위에서 결정되고 배관 보수 뒤에는 같은 조건으로 다시 검사합니다. 보수 전후의 압력검사 기록 2개를 비교하되 천장에 남은 물자국만으로 수리 결과를 판단하지 않습니다.
핵심 요약
- 물이 빠지는 배관 구간을 가리는 일과 바닥 속 파손 위치를 찾는 일에는 서로 다른 검사가 쓰입니다.
- 열화상 화면의 색은 바닥 표면의 온도를 나타내므로 누수 판단에는 다른 검사 근거도 필요합니다.
- 위치 탐지 근거에 따라 바닥 개방 범위를 정하고 보수한 배관은 같은 시험 조건으로 다시 검사합니다.
자주 묻는 질문
수도계량기가 멈춰 있으면 난방배관 누수도 없나요?
계량기 움직임만으로 판단하지 않습니다. 난방수가 별도로 순환하는 구조에서는 수도 사용과 난방배관의 물 손실이 바로 연결되지 않습니다. 난방 계통은 별도로 검사합니다.
보일러 압력이 내려가면 바닥부터 뜯어야 하나요?
바닥 개방부터 결정하지 않습니다. 난방배관 누수 외에 보일러 쪽 압력 조절 부품의 이상도 조사 대상입니다. 원인 구간과 파손 위치를 좁힌 뒤 공사 범위가 정해집니다. [난방 압력 저하의 원인 안내](https://www.worcester-bosch.co.uk/support/literature/download/6720813171)
열화상검사에서 이상이 없으면 누수가 없는 건가요?
검사 조건에서 온도 차가 드러나지 않았다는 의미입니다. 매립 깊이와 주변 온도에 따라 신호가 나타나지 않으므로 압력검사 결과를 대조해 추가 탐지 여부를 판단합니다.
추적가스 검사는 직접 진행해도 되나요?
가정에서 직접 진행하는 검사가 아닙니다. 검사자가 대상 배관을 분리하고 시험 조건을 준비한 뒤 탐지용 가스를 사용합니다. 보일러 연료가스를 난방배관에 넣는 방식은 아닙니다.
— 청아고양누수
